当前位置: 首页 >> 新闻中心 >> 装修百科

装修百科

鑫五族分享 — 不锈钢的质量通病及超薄金属门套的构造做法

浏览次数:时间:2020/6/4 11:46:47

今天这篇文章我们将主要从材料属性、工艺节点、质量通病以及设计把控等方面,帮助你构建起不锈钢饰面的系统知识。


预计可帮你解决以下3个问题:


1、因为设计失误经常造成的不锈钢质量通病都有哪些?

2、在设计巡场时,常见的不锈钢现场质量问题又有那些?

3、超薄金属边框门套的正确节点绘制方式是什么样的?


01.

你必须知道的不锈钢设计通病

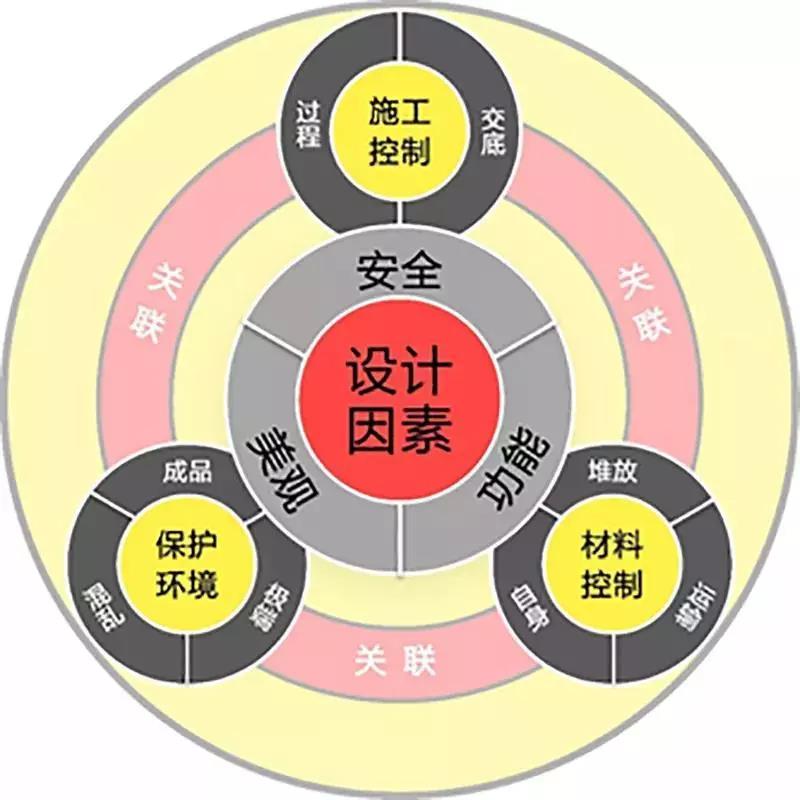

▲“功夫菜”质量通病分析模型


任何质量通病都可以通过“功夫菜”来进行分析和主题研究。通过这个模型来分析设计问题至少有两个好处:


一是帮助我们更清更全的看清设计质量问题的成因;

二是有助于自身对设计通病的记忆于理解;


关于不锈钢的质量通病也不例外,接下来我们从设计因素、施工控制以及环境因素三方面来深入分析装饰工程中不锈钢饰面、框架、边条、隔断等等做法的常见质量问题以及影响质量的因素。




02.


设计因素导致的问题


任何质量问题的起因,首先应该想到是否由于设计前期考虑不周,导致后期施工漏洞百出。


正所谓巧妇难为无米之炊,没有一个合理的设计方案和材料选样,必然把握不好施工控制这一关;因为不锈钢的施工难度不大,只要保证设计合理,材料合格,基本上不会出现大的问题。


一、与周边材料无法收口、收口不密实


1、往往由于设计师经验缺乏或没有留意,导致深化设计时太过于理想化。没有考虑到现场施工的误差以及复杂性,所以深化的图纸往往都是“理想化收口”,比如下面这些常见的情况:




▲没考虑到材料之间的收口关系,形成质量通病

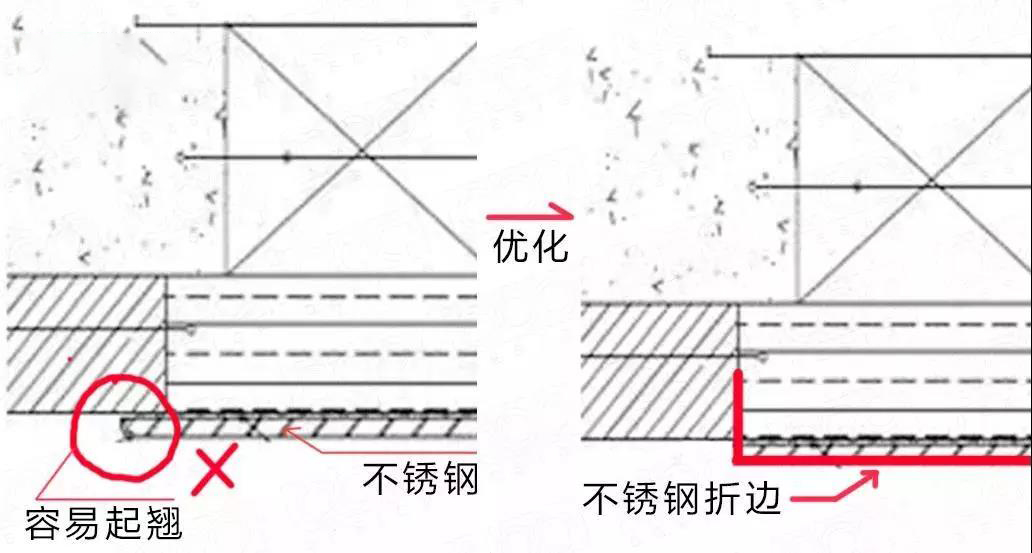

▲没有考虑到不锈钢材料的特性





▲没有考虑到现场施工的工艺难度



2、如下图所示,因为现场会由于各种因素造成与图纸存在偏差、或者不锈钢自身生产弯曲,导致收口不平,所以就不锈钢而言,在选择收口方式时因遵循,“能留槽就留槽、能折边就折边、能压实就压实”的原则。

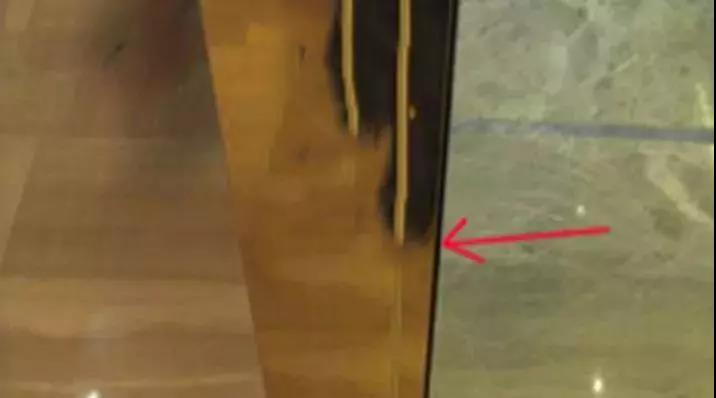

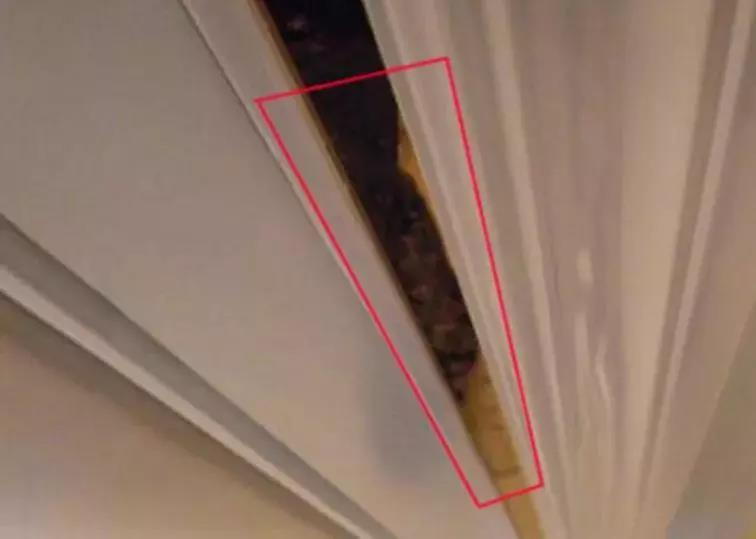

▲不锈钢与石材之间存在缝隙

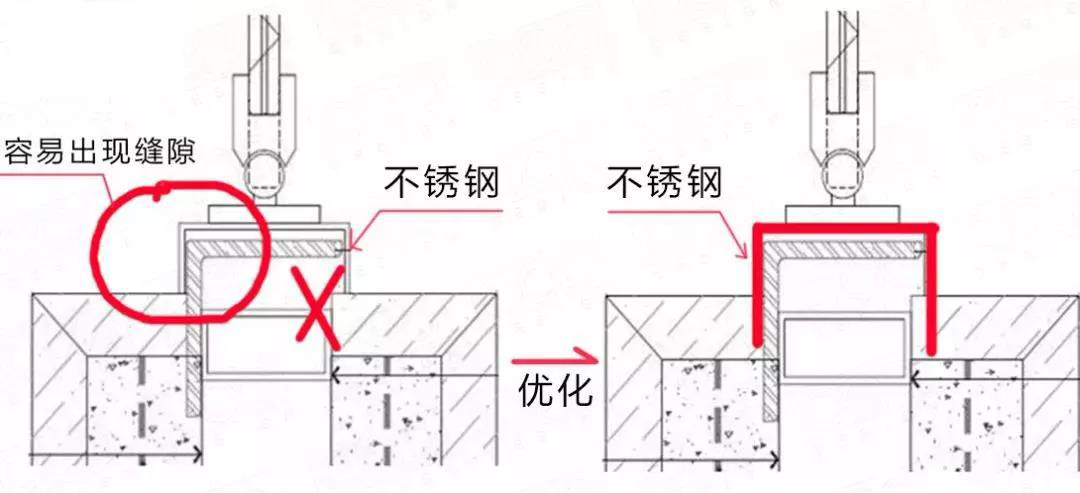

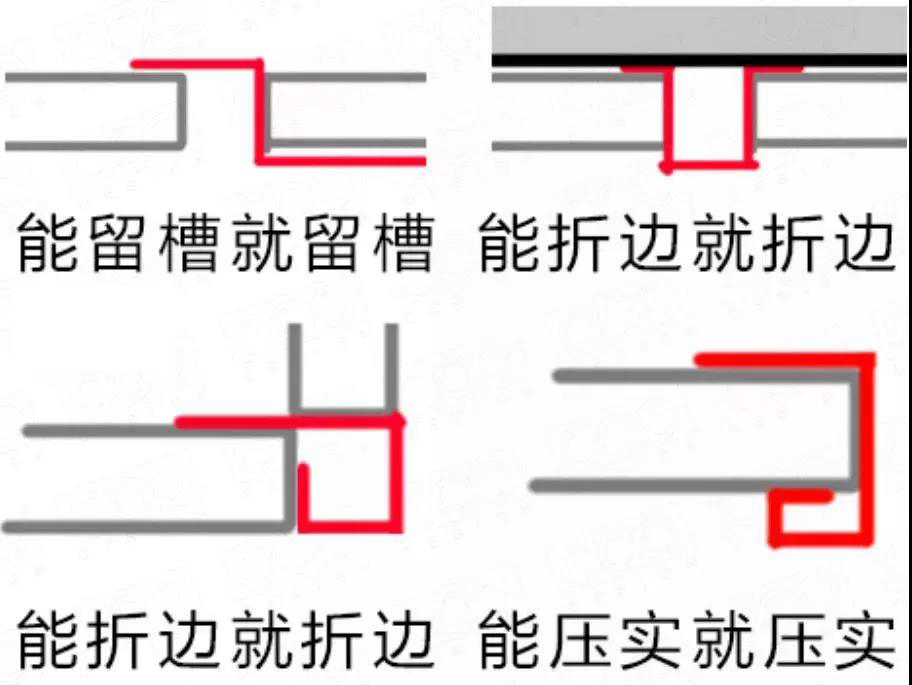

▲不锈钢收口原则



二、材料选择不合理,既影响美观,又难保施工质量

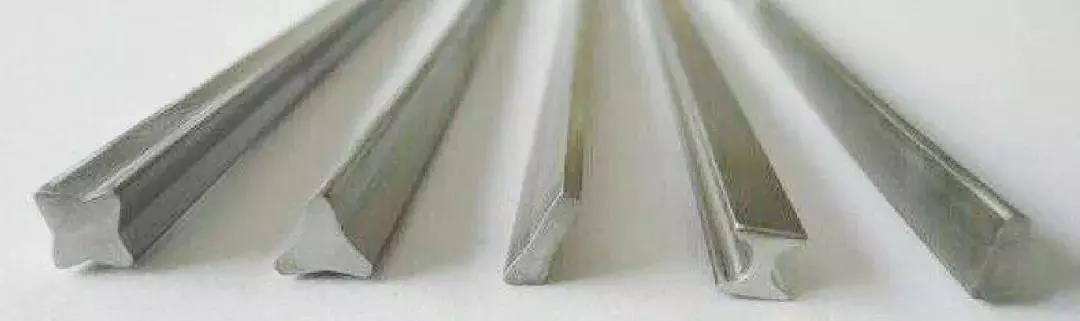

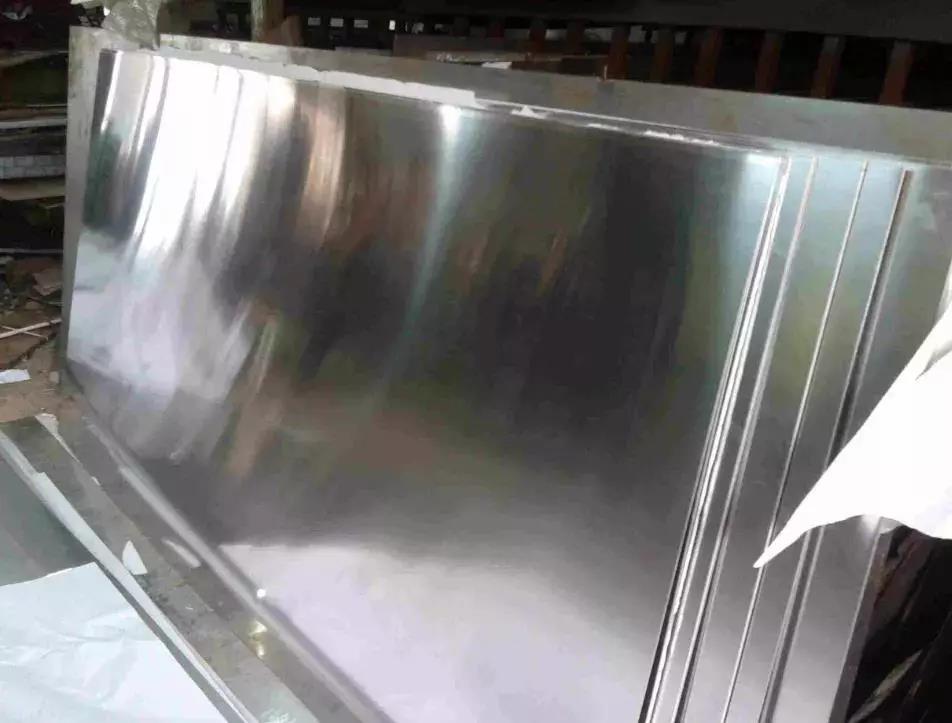

▲实心不锈钢不一定比折边不锈钢更好


1、设计选样时,应该根据项目实际情况选择合适的材料;在实际过程中,设计师往往会误认为实心不锈钢条比折边不锈钢条质量好一些,最终盲目采用3mm、5mm、10mm等厚度的实心不锈钢条做为收口条使用。


其实这是对材料的浪费,造成不必要的项目成本增加。而在大多数情况下,深化设计对成本的把控,就体现在这些方面。

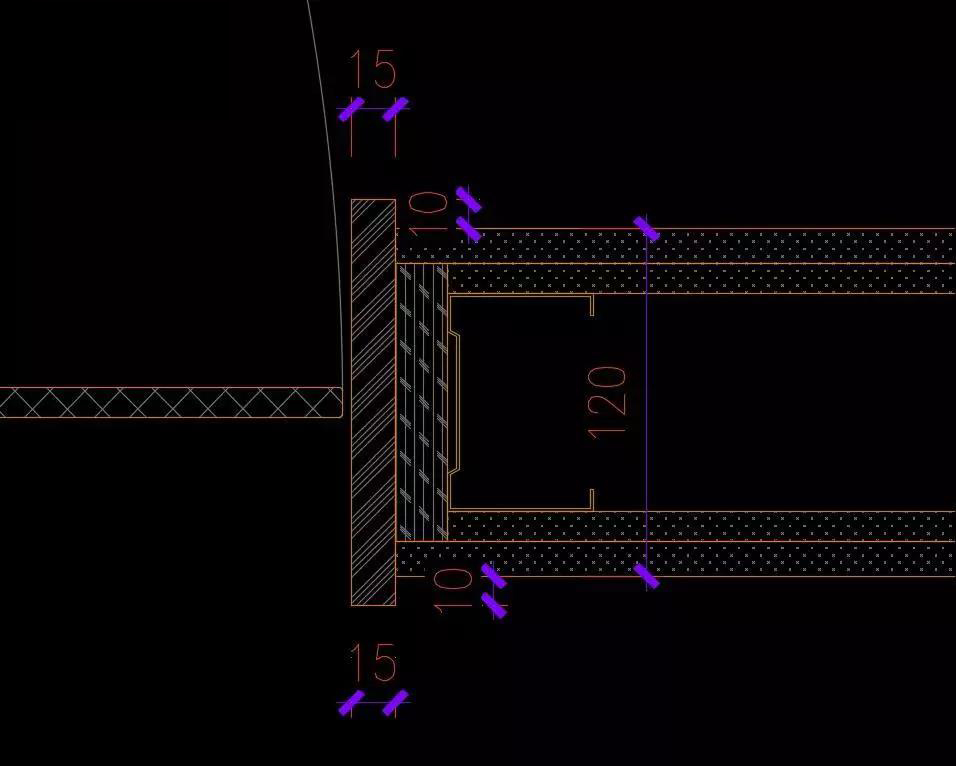

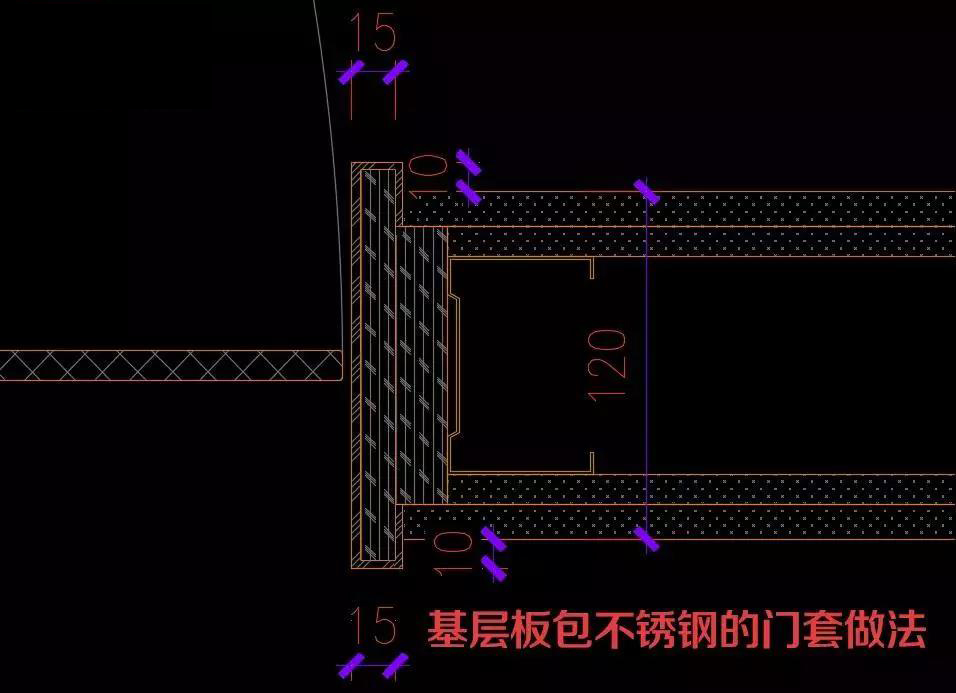

▲非常浪费成本的超薄金属门套做法





▲超薄金属门套的优化做法



就如上图所示,在前期设计时稍微优化下超薄金属门套的节点做法,再保证设计效果,就会极大的降低门套的造价。深化设计的作用就是在这些细枝末节的地方体现出来的。






2、最终选择做不锈钢饰面时,根据色泽、质感、刚度等几个方面来综合评定所用材料。






3、当不锈钢单块面积过大时(超过1平方米),厚度应≥1.2mm,且面积越大采用厚度越厚;否则会因不锈钢自身刚度差及其容易使其表面不平整、起坡有凹凸面,造成面板整体观感差等等后果。

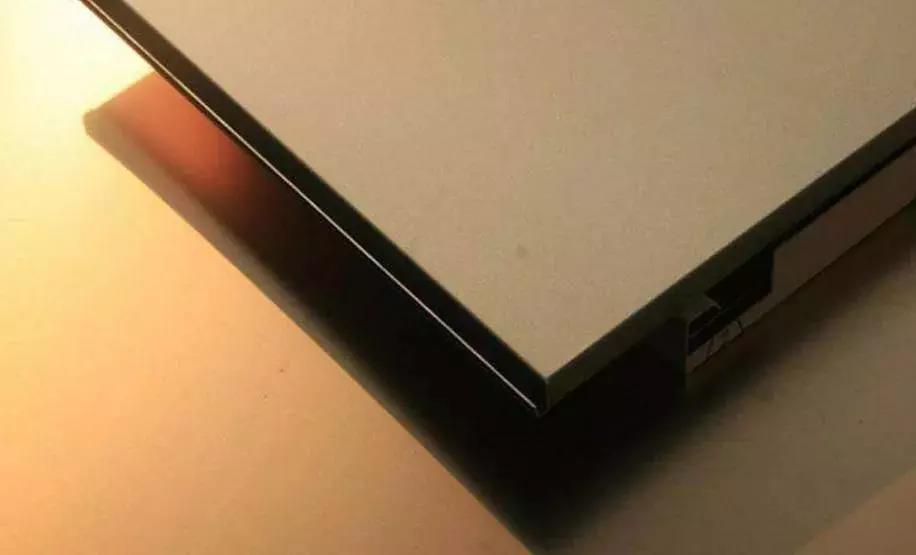

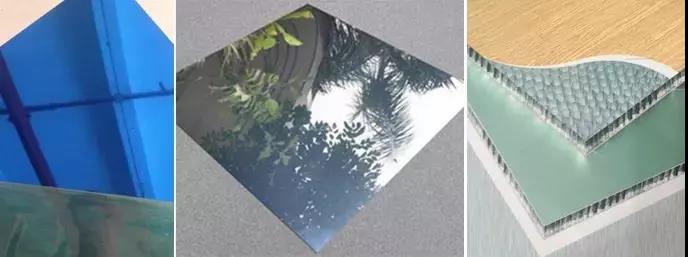

4、当采用反射强度高或者对不锈钢的平整度要求较高时,可以采用金属蜂窝板来进行打底处理,来保证面板的平整度,避免波光反射的现场。





5、选择使用不锈钢隔断或者收边条时,应注意,不锈钢条的折边宽度不宜小于5mm,否则必然造成减少不锈钢厚度来满足其折边宽度,最终造成材料成本增加,自身刚度变低。

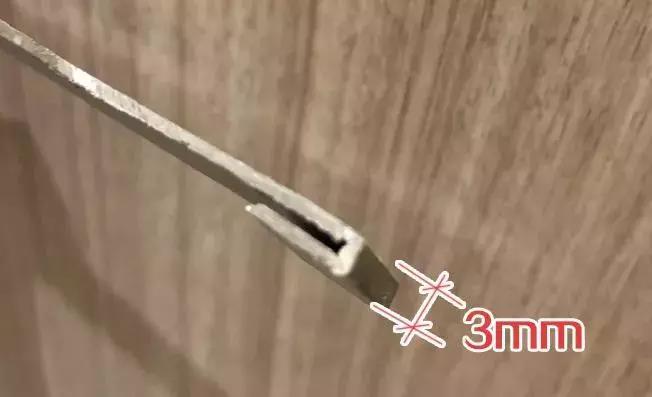

ps:不锈钢条最小可以折边到3mm,但是如果是用于隔断或者收边条时,建议直接采用3mm厚的不锈钢板为宜。



03.


施工过程中导致的质量问题


在施工过程中往往会因为施工方对工程控制不力,对接不到位,交底不及时等等原因而造成种种的质量问题,对于不锈钢施工而言,最常见的施工问题有下列情况。



一、板材安装不平整、不顺直

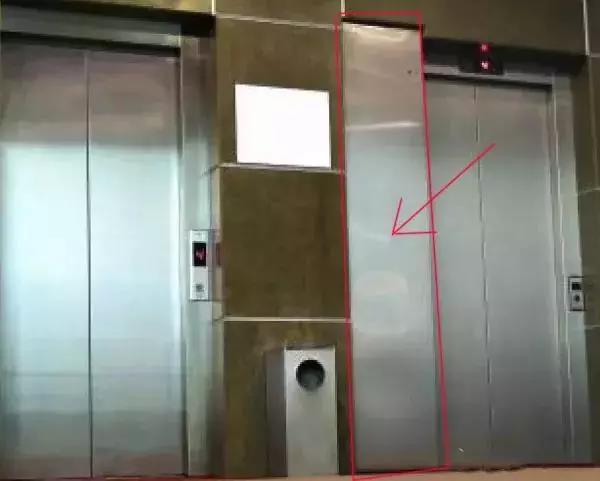

▲不锈钢饰面不平整



1、由于不锈钢饰面板和不锈钢条多为背部打胶贴于基层板上,所以若使用劣质饰面板,厚度不足时,往往会由于打胶不匀称、胶液收缩,造成后期不锈钢表面不顺直的现象。


2、建议不锈钢厚度不易低于1.2mm,胶粘施工时胶体不易过多,这样可以有效杜绝胶粘时过厚或过薄造成的表面不平整现象。并且在进场验收时需加强检查力度,以防供应商用劣质或厚度不满足要求的不锈钢进行以次充好,造成后期的种种通病。



二、焊接不规范


1、在制作与安装不锈钢隔断、栏杆扶手、花格造型等等需要焊接的不锈钢制品时,没有使用专用的不锈钢焊条(实芯焊丝或药芯焊丝),随意使用其他钢管通用焊条。破坏了不锈钢的涂层,最终导致焊口处生锈老化。


2、焊接不锈钢时,未分时间段焊接,使焊口一直处于高温状态,导致焊接时破坏不锈钢的稳定性,造成氧化现象进而使得不锈钢生锈老化。




三、现场野蛮施工




在安装过程中,有些所谓的“施工野战部队”,会直接使用榔头或尖锐物,简单粗暴的对不锈钢进行安装,造成直接破坏。


所以在不锈钢安装前,一定要对施工方或者工人进行设计交底,要求在安装不锈钢时,必须使用柔性手法来进行施工,并在施工过程中佩戴手套,防止指纹污染。



04.

现场环境因素导致的质量问题


在实际施工过程中,除了材料的选择和施工过程的控制,下面两点环境因素也是设计师需要了解的,往往很多质量问题都是来自于此。


1、工序倒置:

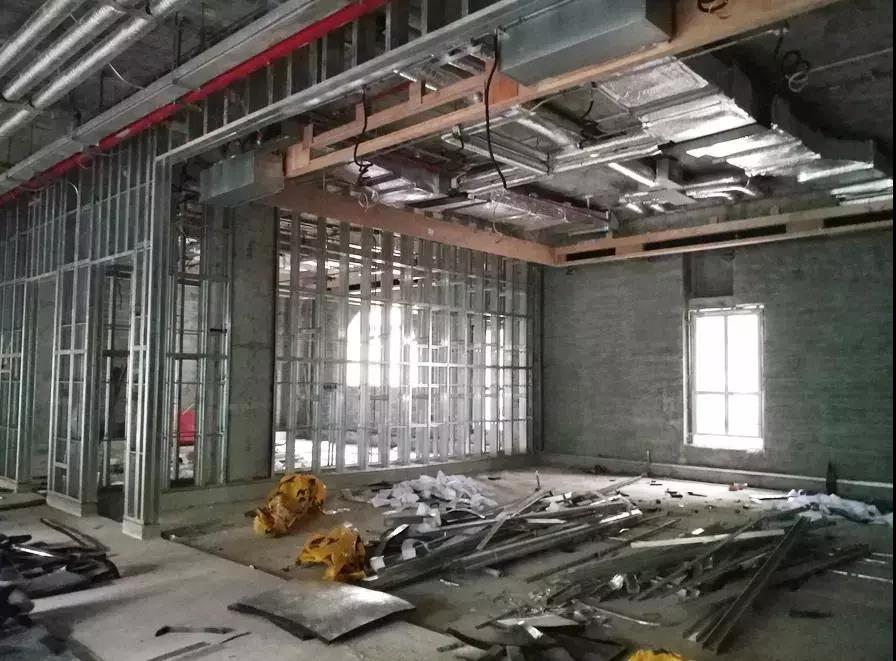

▲未对不锈钢进行成品保护,导致被其他工种破坏

由于工序倒置而引起的施工冲突、或做完后有拆除重做,会造成材质之间收不了口或者各工种互相伤害,留下质量隐患。


2、成品保护不到位:

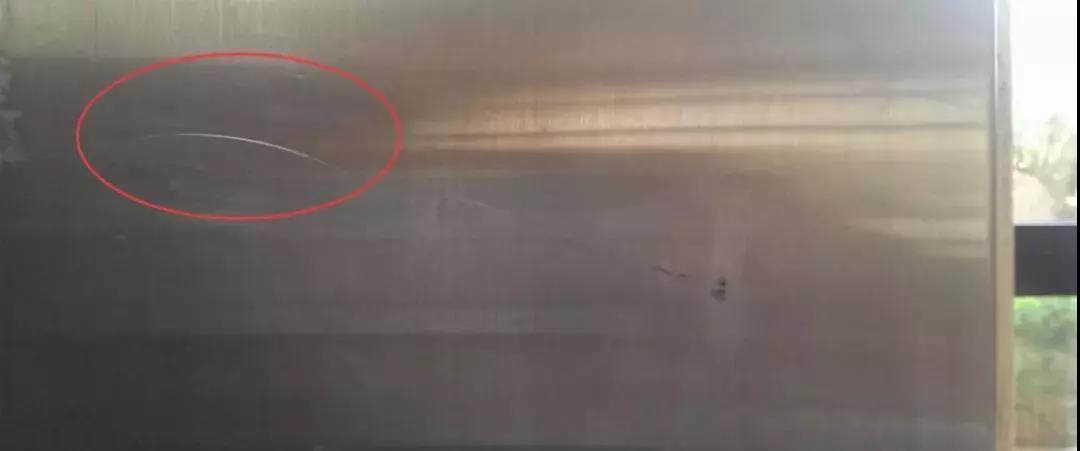

▲未做成品保护,未完工就刮花不锈钢



完工后,未做成品保护或保护不到位,封闭不密实,导致不锈钢条被刮花或出现咬色等现象。

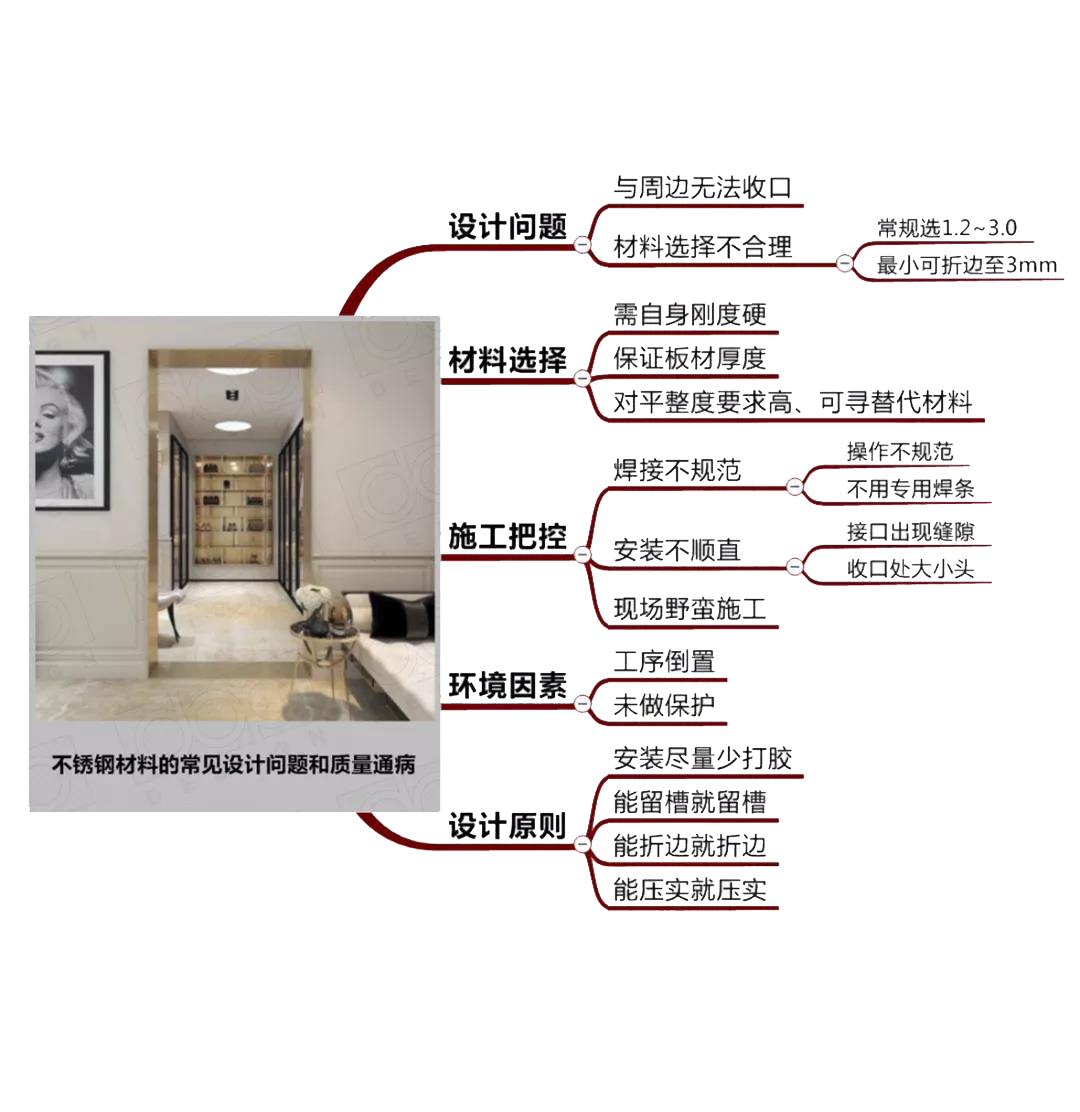

最后,用一张卡片来回顾下全文:




| 佛山不锈钢 | 广东不锈钢 | 不锈钢弧形 | 不锈钢线条 |




鑫五族始终为客户提供全方位细致周到的服务,

围绕客户的需求,持续创新进步!

秉承品质、服务、诚信,致力打造有设计感的不锈钢装饰!

如您想要了解更多不锈钢知识、产品、案例

欢迎识别下方二维码

关注我们!




联系方式/Contact

电话:13407718741

Q Q:526748093

地址:佛山市禅城区石湾镇街道魁奇西路南侧雾岗路东侧21-22-23号
